Mô hình xương cá Ishikawa

Ứng dụng của biểu đồ Ishikawa

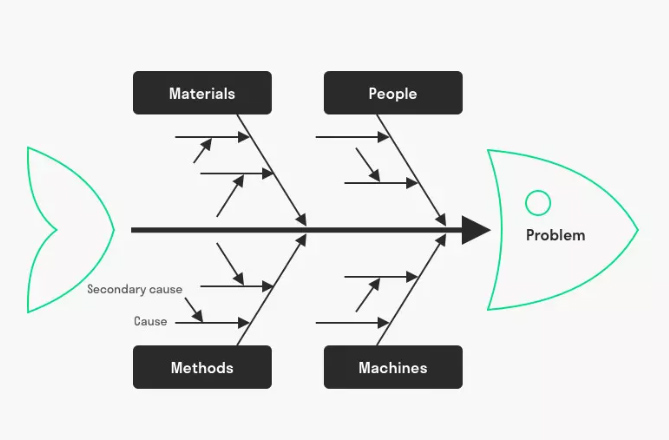

Biểu đồ Ishikawa tạo nên một sự tách biệt giữa nguyên nhân và hệ quả. Ở phía bên phải của biểu đồ Ishikawa là các vấn đề được mô tả, và ở bên trái là các nguyên nhân sâu xa được chỉ ra. Những nguyên nhân gốc rễ (hay nguyên nhân sơ cấp) này được chia thành bốn loại. Sau đó, mỗi loại được phân nhánh thành các nguyên nhân thứ cấp.

Bốn nhóm nguyên nhân chính là:

Con người

Nhóm này liên quan đến tất cả các nguyên nhân gây ra bởi hành động của con người: việc giao tiếp đã tốt chưa, mọi người có hiểu được nhiệm vụ của họ không, nhân viên có được tham gia, trải nghiệm và đào tạo đầy đủ không? v.v.

Máy móc thiết bị

Nhóm này bao gồm các nguyên nhân liên quan đến hoạt động của máy móc, công cụ, các thiết bị lắp đặt và máy tính; các máy móc đã được sử dụng đúng chưa, chúng có đủ an toàn không, có đáp ứng được các yêu cầu không, chúng đáng tin cậy không, v.v.?

Nguyên vật liệu

Có thể có các vấn đề nảy sinh với vật tư, nguyên liệu, các mặt hàng tiêu dùng và các sản phẩm bán thành phẩm: chất lượng của chúng ra sao, doanh nghiệp cần bao nhiêu, những vật liệu có sức chống đỡ với tác động từ bên ngoài hay không, độ bền của chúng thế nào, v.v.?

Phương pháp

Nhóm này điều tra xem liệu rằng các nguyên nhân có thể xuất phát từ phương pháp làm việc hay không: quy trình công việc có hợp lý không; các quy trình phối hợp được tổ chức như thế nào, nhân viên và các phòng ban giao tiếp với nhau như thế nào, v.v?



Phân tích nguyên nhân gốc là một cách thức kiểm tra có phương pháp một vấn đề hoặc một tình huống cụ thể, tập trung vào timf kiếm gốc rễ của vấn đề để có hướng điều chỉnh thích hợp hơn là đối phó với tầm ảnh hưởng của vấn đề. Phân tích nguyên nhân gốc là nhìn vào các kiểu nguyên nhân chính đến từ:

  •     Con người: Lỗi do con người làm sai, lỗi thiếu kiến thức,...

  •     Vật lý: Lỗi do thiết bị hỏng, cơ sở hạ tầng nghèo nàn,...

  •     Tổ chức: Thiết kế quy trình bị lỗi, chính sách chồng chéo,... Phân tích nguyên nhân gốc giúp tôt chức thông tin trong một khuôn khổ, mà cho phép để phân tích sâu hơn nếu thấy cần thiết. Phân tích nguyên nhân gốc có thể dùng cho các tình huống sau:

  •     Phân tích phản ứng: Xác định các nguyên nhân gốc của một vấn đề đang diễn ra để có hành động khắc phục kịp thời.

  •     Phân tích chủ động: Xác định các vấn đề tiềm ẩn có thể xảy ra để có biện phsp phòng nguừa. Bốn hoạt động chính của phân tích nguyên nhân gốc bao gồm:

  •     Xác định tuyên bố của vấn đề: Mô tả vấn đề cần được giải quyết

  •     Thu thập dữ liệu: Thu thập thông titn liên quan về tính chất, độ lớn, vị trí, thời gian ảnh hưởng của vấn đề

  •     Nhận dạng vấn đề: Điều tra các mẫu của hiệu ứng của vấn đề để khai phá các hành động cu thể đóng góp vào vấn đề

  •     Xác định hành động: Vạch ra các hành động khắc phục để ngăn cản hoặc giảm thiểu vấn đề tái phát.

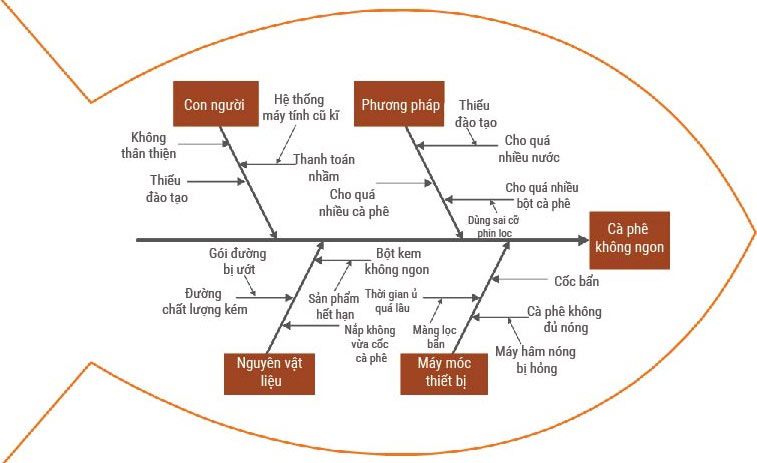

Các bước tạo một Biểu đồ Xương cá

  •     Xác định vấn đề: ghi lại chính xác vấn đề một cách chi tiết ( áp dụng 5w: what, who, when, where, how). Viết vấn đề vào ô bên phải tờ giấy. Sau đó kẻ một đường ngang, chia giấy của bạn ra làm 2. Lúc này bạn đã có “đầu & xương sống” của con cá trong sơ đồ xương cá.

  • Xác định các nhân tố ảnh hưởng: ứng với mỗi nhân tố, vẽ một nhánh “xương sườn”. Cố gắng liệt kê càng nhiều nhân tố càng tốt, ví dụ hệ thống, cơ sở vật chất, máy móc, nguyên liệu, yếu tố bên ngoài ..v..v… Nếu bạn có 1 nhóm để xử lý vấn đề thì đây là lúc cần áp dụng các kỹ thuật brainstorming.

  •     Tìm ra nguyên nhân có thể có, thuộc về từng nhân tố (đã tìm ra trong bước 2) , ứng với mỗi nguyên nhân, lại vẽ một “nhánh xương con”. Nếu nguyên nhân của bạn quá phức tạp, có thể chia nhỏ nó thành nhiều cấp.

  •     Phân tích sơ đồ: sơ đồ đã xây dựng là một danh sách đầy đủ các nguyên nhân có thể xảy ra, bạn có thể kiểm tra, khảo sát, đo lường .v..v.. để xác định đâu là các nguyên nhân chính rồi từ có có những kế hoạch cụ thể để sửa chữa.

Cách lập biểu đồ Ishikawa



Để tạo nên một biểu đồ Ishikawa, chúng ta cần làm theo các bước sau. Đầu tiên là vẽ một hình dạng xương cá trên một mặt giấy lớn. Từ đó, các bước tiếp theo sẽ được thực hiện trong quá trình thảo luận:

1. Vấn đề - điều đang cần được phân tích - được viết ở phía trên tờ giấy.

2. Mỗi người tham gia nêu lên một nguyên nhân cho vấn đề và chỉ ra nó thuộc nhóm nào. Trong bước này, mọi người sẽ không được phép cho ý kiến gì về nguyên nhân mà người khác đưa ra. Tất cả những nguyên nhân được liệt kê sẽ được ghi trong biểu đồ.

3. Những người tham gia cùng nêu lên các nguyên nhân thứ cấp. Những nguyên nhân này được ghi vào các nhánh nhỏ trên biểu đồ.

4. Quá trình này được tiếp tục cho đến khi không có nguyên nhân nào được đưa ra nữa.

5. Tất cả những người tham gia cùng nghiên cứu kĩ biểu đồ Ishikawa. Họ sẽ xem xét liệu các nguyên nhân đã được ghi vào đúng nhóm chưa/hoặc có nguyên nhân nào liên quan, hoặc có nguồn gốc từ các nguyên nhân khác hay không.

6. Mọi người bỏ phiếu cho những nguyên nhân khả quan nhất. Các nguyên nhân có nhiều phiếu bầu nhất sẽ được xếp vào "top 3" nguyên nhân tiềm năng. Ba nguyên nhân này sau đó sẽ được khoanh tròn. Các nguyên nhân không được bỏ phiếu sẽ bị xóa trên biểu đồ.

7. Xác định thứ tự ưu tiên của “top 3” nguyên nhân. Nguyên nhân tiềm năng có mức ưu tiên cao nhất sẽ được tiếp tục điều tra kỹ hơn và xử lý. Sau đó, nguyên nhân thứ hai và thứ ba sẽ được giải quyết.
Các điều chỉnh cần thiết

Biểu đồ Ishikawa là một phương pháp phân tích vấn đề - nguyên nhân hiệu quả và có thể được sử dụng trong bất kỳ lĩnh vực nào. Vì các lĩnh vực có thể khác nhau rất nhiều nên các nhóm nguyên nhân có thể được mở rộng hoặc thay đổi. Ví dụ như, một công ty kỹ thuật có thể thêm nhóm IT vào nhóm "Máy móc"; một công ty quảng cáo có thể thêm vào nhóm "Sáng tạo". Miễn là các nguyên nhân gốc rễ của vấn đề được xác định, thì biểu đồ Ishikawa sẽ đạt được mục tiêu của nó.
